鲍尔环填料的介绍及选择标准

点击次数:458  更新时间:2023-01-12

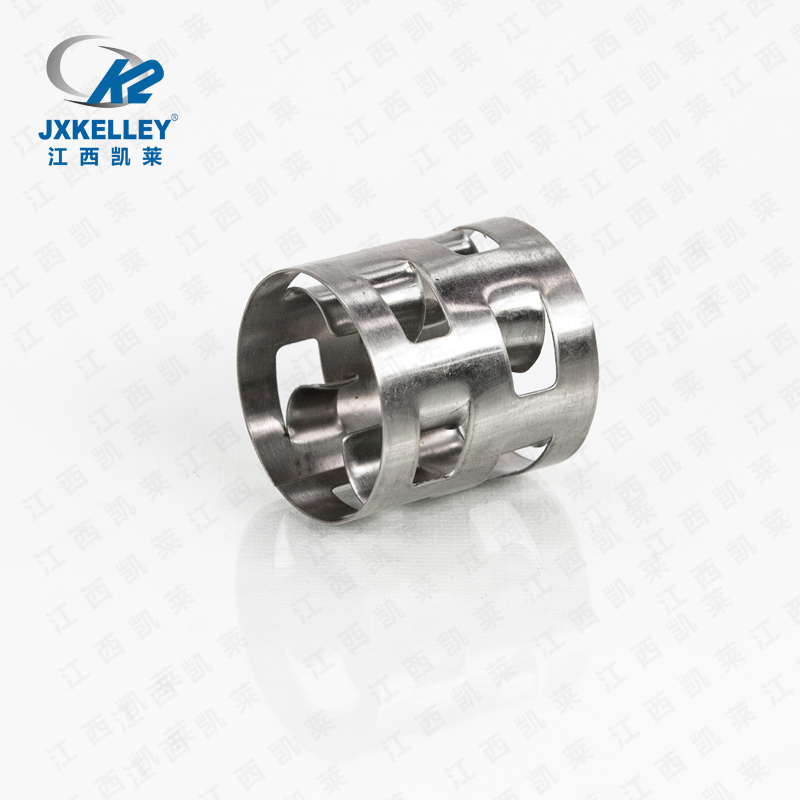

  鲍尔环填料是对拉西环的改进,压力容器生产厂家介绍在拉西环的侧壁上开出两排长方形的窗孔,被切开的环壁的一侧仍与壁面相连,另一侧向环内弯曲,形成内伸的舌叶,诸舌叶的侧边在环中心相搭。


  鲍尔环由于环壁开孔,大大提高了环内空间及环内表面的利用率,气流阻力小,液体分布均匀。与拉西环相比,鲍尔环的气体通量可增加50%以上,传质效率提高30%左右。鲍尔环是一种应用较广的填料。

鲍尔环填料的介绍及选择标准

  塑料鲍尔环填料的使用温度根据材料的不同而定:PBT,PE,PP,RPP,PVC,CPVC,PVDF在各种介质中的应用温度为60-150摄氏度:其结构外形可分为:内筋为米形,称为(米)字形塑胶鲍尔环;内筋为井形,称为(井)字形塑胶鲍尔环;塑料鲍尔环填料作为高径相同的开孔环填料,每层窗孔共有五个舌叶,每层舌叶内弯均可指向环心,上下两个窗孔的位置反向错开。


  鲍尔环填料的设置可以大大改善填料层中的气体和液体布,填料环的外观特别容易被液体润湿,使其充分应用。它具有通量大、阻力小、分离效率高、重量轻、操作弹性大等优点。缺点是填料塔的工作温度只能在60-120度之间,温度过高会变形,不能起到填料的作用。因此,应用范围受填料塔本身工作温度的限制。


  选择标准填料的几何特征数据主要包括比表面积,空隙率和填料因子,它们是评价填料性能的基本参数。

鲍尔环填料的介绍及选择标准

  (1)每单位体积比表面积的填料表面积称为比表面积,以m2/m3为单位表示。填料的比表面积越大,所提供的气液传质面积越大。因此,比表面积是评价填料性能的重要指标。


  (2)空隙率的单位体积填料中的空隙体积称为空隙率。E中的空隙体积表示为m3/m3,或填料的%。填料的空隙率越高,气体通过能力越大,压力越低。因此,空隙率是评估填料性能的另一个重要指标。

鲍尔环填料的介绍及选择标准

  (3)比表面积与填料系数的立方空隙率a/e3的比率称为填料系数,以f表示,单位为1/m。它表示填料的流体力学性能。f值越小,流动阻力越小。填料的性能主要取决于:较大的比表面积(m2/m3填料层)液体在填料表面具有更好的均匀分布。气流可以均匀地分布在填料层中。调味品具有较大的空隙率(m3/m3填料层)。在相同的操作条件下,填料的比表面积越大,气液分布越均匀,表面的润湿性越好,传质效率越高;填料的孔隙率越大,结构越开放,通量越大,压降越低。
