不锈钢波纹填料在填料塔起到的作用

点击次数:19  更新时间:2021-09-14

  填料塔是一种传质设备,它利用塔内不锈钢波纹填料作为气体与液体的接触构件。塔身为立式圆筒,塔底设有产品托板,不锈钢波纹填料整体放置在托板上。波纹不锈钢填料上方安装有压板,以避免被上升气流吹动。


  液体通过液体分配器从塔顶喷到不锈钢波纹填料上,并沿其表面向下流动。气体从塔底进料,由气体分配装置分配,与液体逆流连续通过不锈钢波纹填料的间隙,在间隙表面,气体和液体紧密接触进行传质。

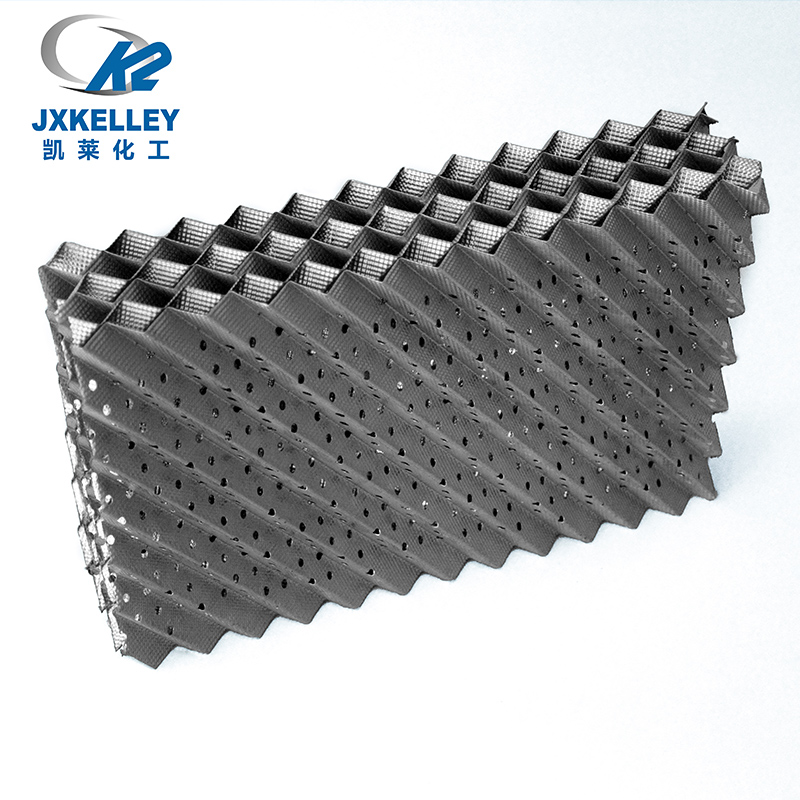

不锈钢波纹填料图片

  当液体沿不锈钢波纹填料向下流动时,趋向于向塔壁集中,使塔壁附近的液体流量逐渐增大。这种现象称为壁流。当产品层较高时,需要分段,中间设置再分配装置。液体再分配装置由液体收集器和液体再分配器组成。从上层不锈钢波纹填料流下的液体由集液器收集,然后送到液体再分布器,再分布后喷到下层。


  不锈钢波纹填料的基本要求是:传质效率高,要求产品能提供较大的气液接触面。要求具有大的比表面积,并且要求产品的表面容易被液体润湿。只有润湿表面是气液接触面。生产能力大,气体压降小。因此,要求不锈钢波纹填料层的孔隙率大。坚定不移地造成偏流和沟流。经久耐用,具有良好的耐腐蚀性、高机械强度和耐热性。材料易得,价格便宜。

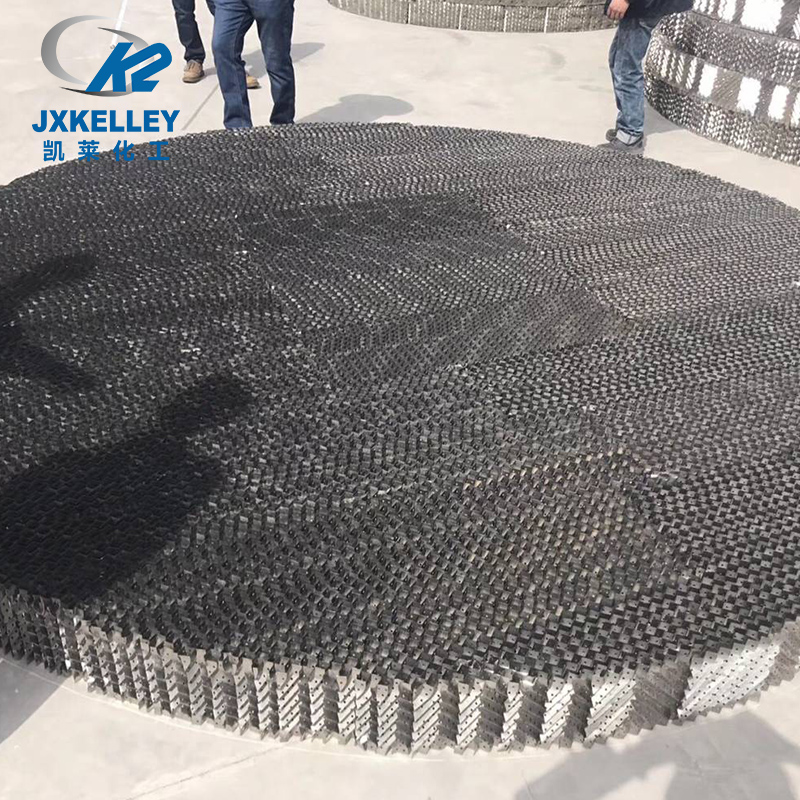

不锈钢波纹填料图片

  影响不锈钢波纹填料效率的三个因素


  不锈钢波纹填料是填料塔的主要构件,它的传质效率直接关系到填料塔的操作性能。增加它的传质效率可以考虑增加产品的比表面积,增加表面利用率,增加扩散系数或减少滞流膜层厚度等。通过改变填料塔的结构可以增加它的传质效率。


  1、决定产品效率高低的主要因素之一是气液两相在产品表面接触时间的长短。在相应的长度内,气流接触时间越长,不锈钢波纹填料的效率也就越高。


  2、增加产品的比表面积可以增加传质效率,但同时会增加塔的操作压降,降低通量,增加持液量,同时也会增加投资费用。因此需要综合考虑填料塔的各方面操作因素及价位因素,确定适合的比表面积。产品所提供的表面并非都是有用的气液接触表面,增加比表面积的利用率,可以增加它的效率。


  3、不同结构形式的产品,虽然具有相同的比表面积,但性能各不相同。可以通过改变不锈钢波纹填料的结构,增强产品的性能,这正是产品开发的工作内容。增加组成产品的小平板数量,改变液体沿产品表面流动的角度,可以增加气液接触时间,增加它的效率。
